Сблъсъкът на “тихите” – тест на 140мм вентилатори

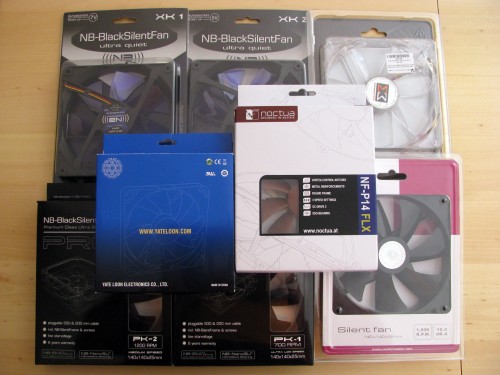

След осъществяването и публикуването на първия тест на 120мм вентилатори реших да събера различни модели от различни марки 140мм вентилатори и да ги подложа на “леко” и ползотворно изпитване.

Теста ще се проведе по абсолютно същия начин както и първия. Моделите ще бъдат описани и коментирани по това което представляват, след което ще бъдат монтирани поотделно на предварително направен стенд и ще бъдат регулирани чрез регулатор за оборотите Cooler Master Aerogate 1 и измерени с помощта на анемометър при захранващи напрежения от 7V/9V/12V.



Първият модел подготвен за тестове е Noctua NF-P14 FLX.

Официални характеристики:

Максимална скорост на въртене: 1200 rpm

Въздушен поток: 110.3m³/h

Ниво на шума: 19.6dB

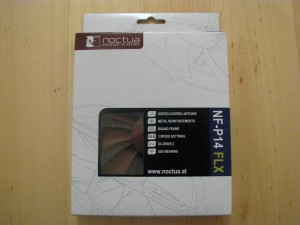

Вентилаторът се предлага в елегантна картонена опаковка, която леко загатва за вентилатора и окомплектовката, която крие. Когато за първи път отворих кутииката бях направо изумен как може толкова много неща да бъдат сложени вътре. На гърба на опаковката под хартиен капак е скрита информация за технологиите, използвани в този модел.

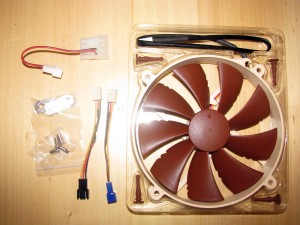

Към комплекта са предоставени:

  1. Четири броя гумени връзки за монтаж
  2. Четири самонарезни винтове за монтаж
  3. Два адаптера със съпротивления за намаляване на входното напрежение
  4. Тъй като вентилаторът стандартно се монтира на 120мм, са предоставени и адаптери за монтаж на 140мм
  5. Преходник за захранване от молекс

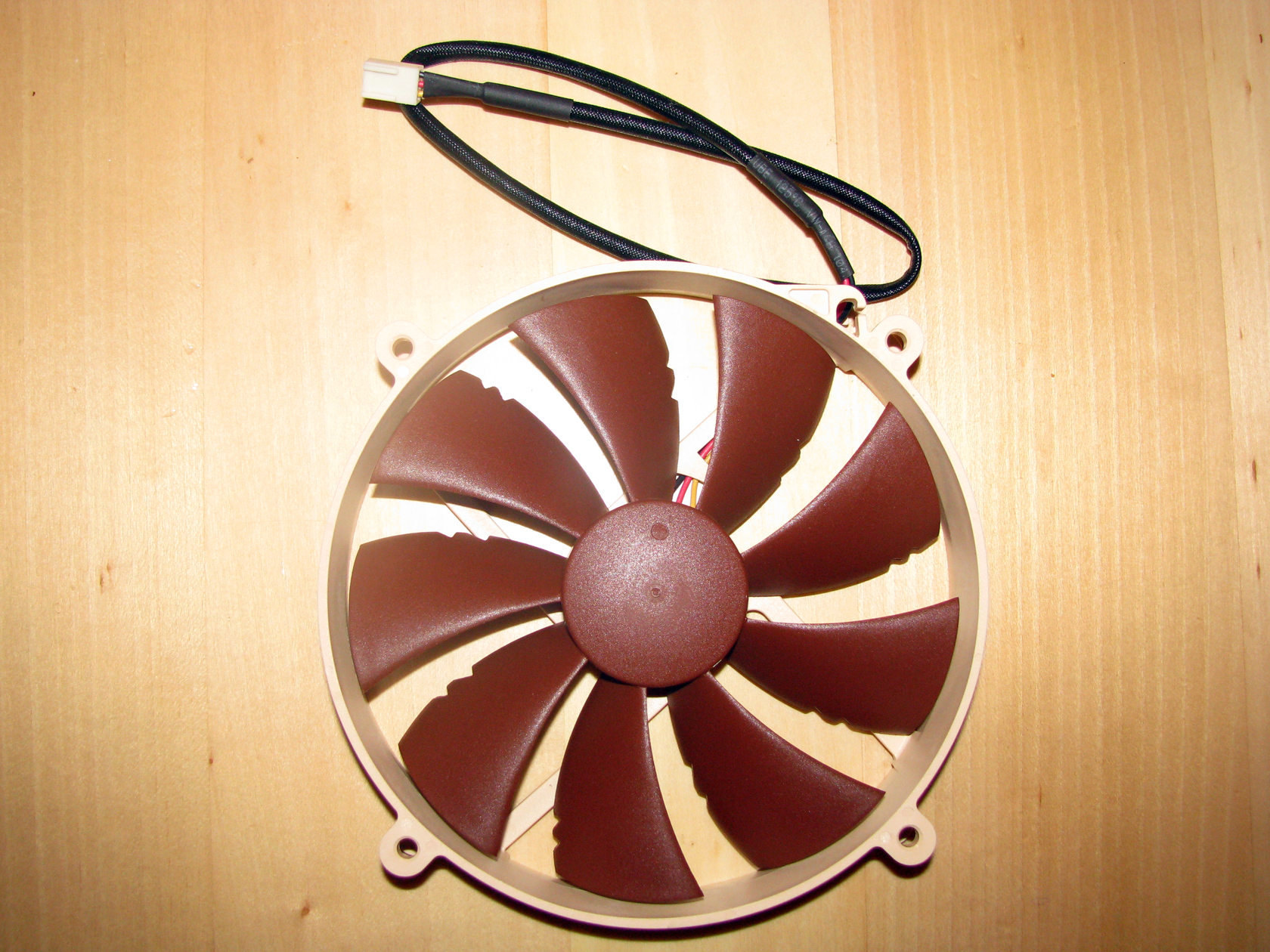

Моделът е в стандарните за Noctua цветове. Интересното при него са прорезите на всяко от деветте витла за насочване на струята.

Вторият участник в тестовете NoiseBlocker BlackSilentPro PK-1.

Официални характеристики:

Максимална скорост на въртене: 700 rpm

Въздушен поток: 49m³/h

Ниво на шума: 9dB

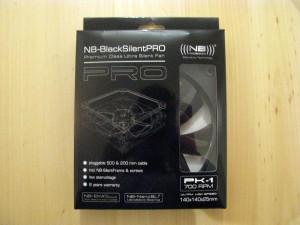

Моделът се предлага в стилна и леко агресивна опаковка в черно, през която леко се вижда самия продукт и структурата на витлата. На мен лично ми допадна много и смятам, че NoiseBlocker са си свършили работата около дизайна на продукта.

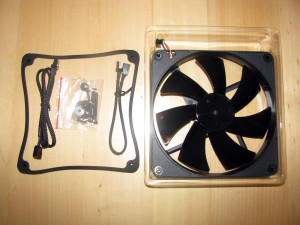

Отначало смятах, че Noctua-та има сериозна окомплектовка, но си промених коренно мнението когато видях тази на NoiseBlocker BlackSilentPro PK-1:

  1. четири дълги болтове, гайки и гумени уплътнениа за монтаж на вентилатора.
  2. 200мм удължител за включване към 3 пинов конектор на дъното.
  3. 500мм удължител за включване към 3 пинов конектор на дъното.
  4. Интересното при този модел е и добавената гумена изолация която се слага при монтажа за намаляване на вибрациите и шума на вентилатора.

Бих казъл доста сериозна окомплектовка за 140мм вентилатор, коят практически не създава никакви ограничения. Всичко около модела е в боядисано в черно, като самия вентилатор е в черен гланц. На живо наистина изглежда страхотно. Нещото което ми се стори леко забавно на този модел е много късото кабелче. Стои леко смешно, но пък е доста удобно, тъй като в зависимост от мястото на мотажа се избира удължителя.

Третият участник в тестовете NoiseBlocker BlackSilentPro PK-2.

Официални характеристики:

Максимална скорост на въртене: 1200 rpm

Въздушен поток: 93m³/h

Ниво на шума: 20dB

NoiseBlocker BlackSilentPro PK-2 е абсолютно съшия като по-малкия си брат. Единствената разлика е скоростта на въртене на перката. Затова ще копирам същите впечатления за моделите.

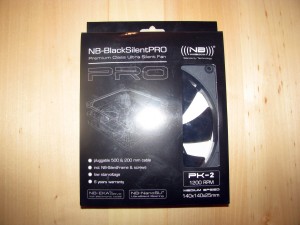

Моделът се предлага в стилна и леко агресивна опаковка в черно, през която леко се вижда самия продукт и структурата на витлата. На мен лично ми допадна много и смятам, че NoiseBlocker са си свършили работата около дизайна на продукта.

Отначало смятах, че Noctua-та има сериозна окомплектовка, но си промених коренно мнението когато видях тази на NoiseBlocker BlackSilentPro PK-1:

  1. четири дълги болтове, гайки и гумени уплътнениа за монтаж на вентилатора.
  2. 200мм удължител за включване към 3 пинов конектор на дъното.
  3. 500мм удължител за включване към 3 пинов конектор на дъното.
  4. Интересното при този модел е и добавената гумена изолация която се слага при монтажа за намаляване на вибрациите и шума на вентилатора.

Бих казъл доста сериозна окомплектовка за 140мм вентилатор, коят практически не създава никакви ограничения. Всичко около модела е в боядисано в черно, като самия вентилатор е в черен гланц. На живо наистина изглежда страхотно. Нещото което ми се стори леко забавно на този модел е много късото кабелче. Стои леко смешно, но пък е доста удобно, тъй като в зависимост от мястото на мотажа се избира удължителя.

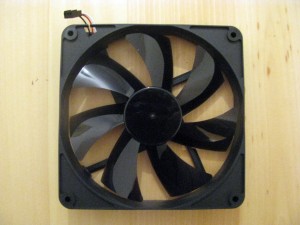

Следащият участник в тестовете е NoiseBlocker BlackSilent Fan XK-1.

Официални характеристики:

Максимална скорост на въртене: 800 rpm

Въздушен поток: 60m³/h

Ниво на шума: 12dB

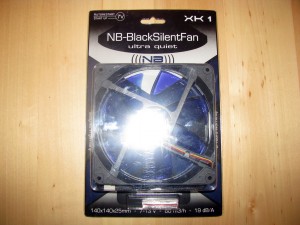

Продуктът се предлага в непретенциозна пластмасова опаковка с картонен гръб в стандартните за NoiseBlocker цветове, които мен лично ми харесват доста.

Окомплектовката е доста оскъдна, но съответно и цената му на българския пазар е подобаваща:

  1. четири броя самонарезни винтове.

Моделът се захранва и регулира посредством три пиновия конектор. Характеристиките му подсказват, че е предназначен за монтаж и охлаждане на кутия.

Следващият и последен модел от марката NoiseBlocker е малко по-бързия брат на предходния модел, а именно NoiseBlocker BlackSilent Fan XK-2.

Официални характеристики:

Максимална скорост на въртене: 1100 rpm

Въздушен поток: 77m³/h

Ниво на шума: 21dB

Моделът е същия като NoiseBlocker BlackSilent Fan XK-1, като разликата им е единствено в скоростта на въртене на перката, двата децибела по-висок шум и въздушния поток. По тази причина ще копирам впечатленията си от предния модел.

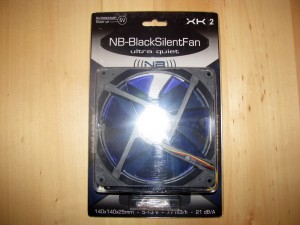

Продуктът се предлага в непретенциозна пластмасова опаковка с картонен гръб в стандартните за NoiseBlocker цветове, които мен лично ми харесват доста.

Окомплектовката е доста оскъдна, но съответно и цената му на българския пазар е подобаваща:

  1. четири броя самонарезни винтове.

Моделът се захранва и регулира посредством три пиновия конектор. Характеристиките му подсказват, че е предназначен за монтаж и охлаждане на кутия.

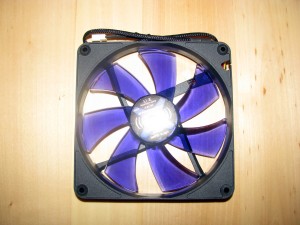

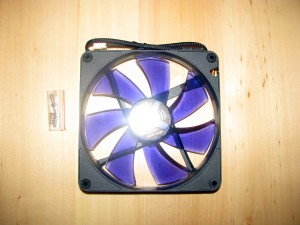

Поредният участник в тестовете се явява Xigmatek CLF-F1452.

Официални характеристики:

Максимална скорост на въртене: 1000 rpm

Въздушен поток: 60.46CFM

Ниво на шума: 16dB

Xigmatek CLF-F1452 е доста интересен модел. Структурата на витлата му е предназначена за средно количество на въздушния поток и ниско ниво на шума. Интересното в този модел е, че е единствения от теста който е светещ и то не какъв да е цвят ами свети в червено. 140мм вентилатор светещ в червено е изключителна рядкост на българския пазар.

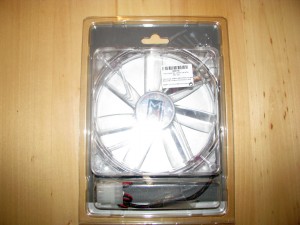

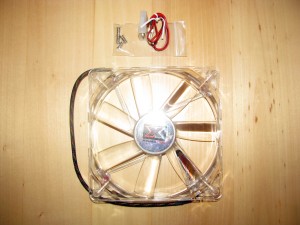

Продуктът се предлага в изцяло пластмасова опаковка като окомплектовката е задоволителна:

  1. четири броя самонарезни винтове
  2. преходник за вкючване към молекс

Моделът се захранва чрез три пинов конектор.

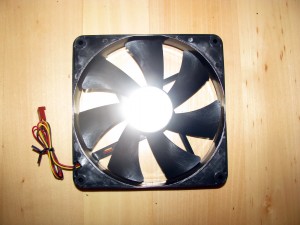

Следващият модел включен към теста е Yate Loon 140mm High Speed Silent Case Fan – D14SH-12.

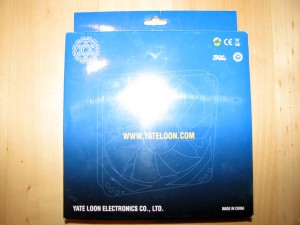

Първото ми впечатление за модела е категорично отчайващо. Обикновена картонена кутия на която от едната страна има малка табличка с характеристиките. На външен вид е абсолютно обикновен черен вентилатор с три различни на цвят кабелчета. Окомплектовката е трагична тъй като изобщо няма нищо с него.

Официални характеристики:

Максимална скорост на въртене: 2000 rpm

Въздушен поток: 140CFM

Ниво на шума: 48.5dB

Вентилатора се захранва от три пинов конектор, като поради липсата на окомплектовка може да се включи само към дънна платка.

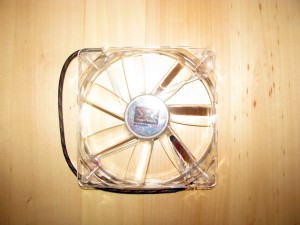

Предпоследният участник в теста е Cooler Master Silent Fan 140mm (R4-S4S-10AK-GP).

Официални характеристики:

Максимална скорост на въртене: 1000 rpm

Въздушен поток: 60.9CFM

Ниво на шума: 16dB

Следващият представител в теста е сравнително евтин модел 140мм вентилатор. По моя информация, моделът е спрян от производство, но все още се намират бройки на пазара. Ползвал съм няколко броя, но това не означава, че ще изказвам пристрастно мнение след теста. За мен този продукт е достатъчно тих за да ползвам три броя на старата си кутия.

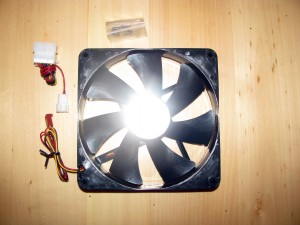

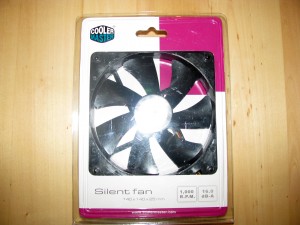

Cooler Master Silent Fan 140mm пристига в пластмасова кутия с картони в стандартните цветове за фирмата. Окомплектовката е задоволителна и помага за нормален монтаж и експлоатация на продукта:

  1. четири броя самонарезни винтове
  2. преходник за включване към молекс

Характеристиките и структурата на витлата му са предназначени за монтаж и охлаждане на кутия. Моделът се захранва и регулира посредством три пиновия конектор.

След направения преглед на участниците в теста дойде ред да погледнем и самата експериментална постановка.

За провеждането на тестовете ще бъдат използвани:

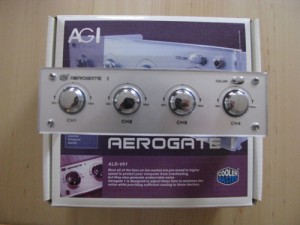

1. Cooler Master Aerogate 1 за прецизно контролиране на входното напрежение на всеки вентилатор.Вентилаторите ще бъдат тествани на 7V / 9V/ 12V.

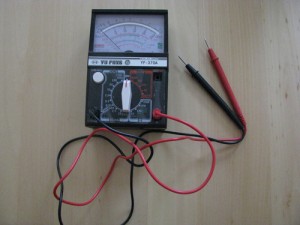

2. Мултиметър за измерване и установяване на напреженията по време на тестовете. Предварително съм измерил изходните напрежения при минимална позиция (7V), средна позиция(9V) и максимална позиция(12V) на Cooler Master Aerogate 1.

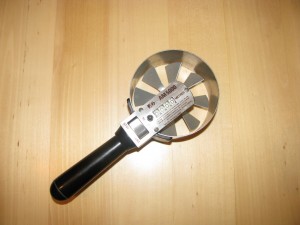

3. Анемометър за измерване на въздушният поток. Не мога да гарантирам, че уреда е идеално точен, но ще направя всичко възможно да ги тествам при еднакви условия.

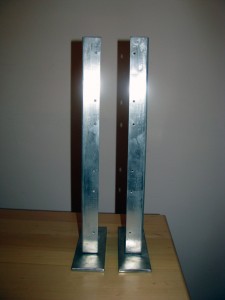

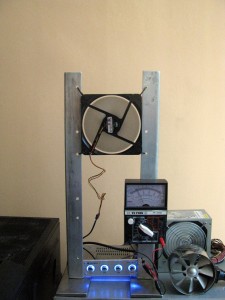

4. Специално създадена за теста стойка. За крака на стойката са използвани 8 мм дебела неръждаема стомана, а за вертикалните 5мм алуминиев винкел.

5. И добре познатите на всички кабелни връзки.

Тестовете са проведени по следния начин:

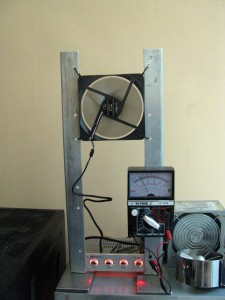

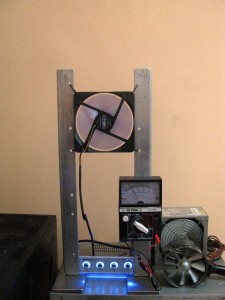

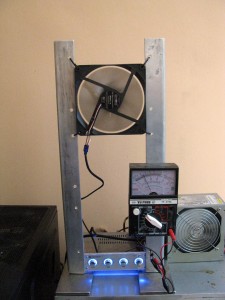

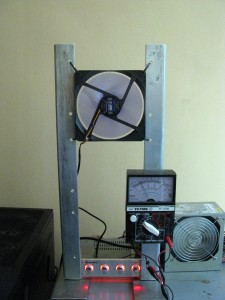

Всеки един вентилатор е монтиран по отделно на стенда за да се избегне смесване на въздушните потоци. С помощта на регулатор за оборотите на вентилаторите всеки един от тях се тества при 7/9/12V, като за да се намали грешката се правят три последователни измервания с анемометъра и резултата се осреднява. На база осреднения резултат се правят изчисления и се определя потока който преминава през вентилаторите в m³/h(кубични метри за час).

За регулиране на точното напрежение подавано към вентилатора използвам мултиметър. На база резултатите е направена и сравнителна таблица.

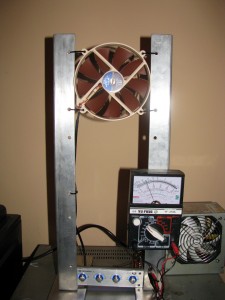

Първия вентилатор монтиран на стенда и тестван е Noctua NF-P14 FLX.

Втория вентилатор монтиран на стенда и тестван е NoiseBlocker BlackSilentPro PK-1.

Третия вентилатор монтиран на стенда и тестван е NoiseBlocker BlackSilentPro PK-2.

Четвъртия вентилатор монтиран на стенда и тестван е NoiseBlocker BlackSilentPro XK-1.

Петия вентилатор монтиран на стенда и тестван е NoiseBlocker BlackSilentPro XK-2.

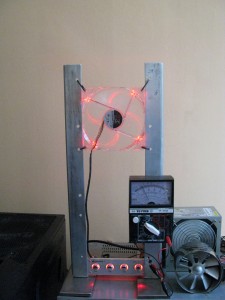

Шестия вентилатор монтиран на стенда и тестван е Xigmatek CLF-F1452.

Седмия вентилатор монтиран на стенда и тестван е Yate Loon 140mm High Speed Silent Case Fan – D14SH-12.

Тъй като вентилатора ми беше предоставен за тест и на него бяха залепени лепенки които не трябваше да махам беше тестван в ръка и не мога да предложа снимка с монтиран върху стенда.

Предпоследния вентилатор монтиран на стенда и тестван е Cooler Master Silent Fan 140mm (R4-S4S-10AK-GP).

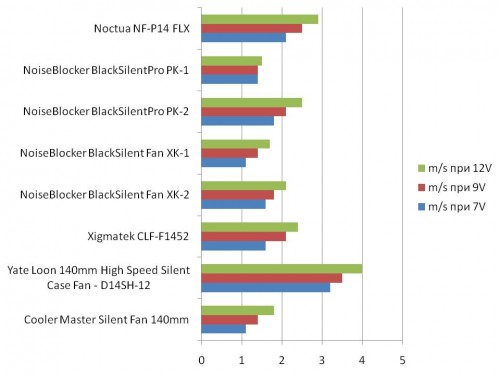

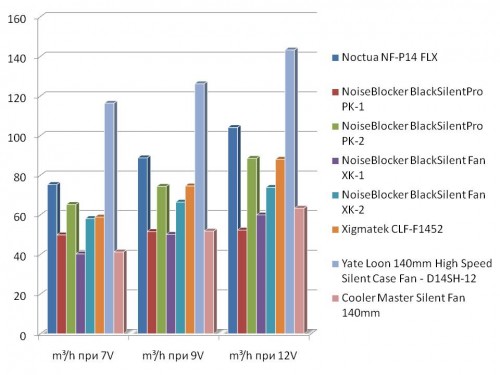

Резултатите на база направените тестове са изведени в следните таблици:

Преди да напиша изводите на база тестовете които проведох искам да уточня няколко неща. Тестовете за измерване на въздушният поток са направени в домашни условия като не взимам напредвид температурата на въздуха и неговия вискозитет. От което следва, че резултатите са относителни и моментни по време на измерването. Всеки вентилатор е измерен по три пъти на всяко напрежение и е отразен средно аритметичния резултат.

Скоростта е измерена в (m/s)

Напрежението в (V)

Площта на вентилаторите в (m²)

Дебита е пресметнат в (m³/s) и изчислен за (m³/h)

Към стойностите искам да добавя и отклонение от ±10%

По време на измерванията отчетох средните скоростта на движение на въздуха през вентилаторите.

Тестовете които проведох ме накараха доста да се замисля. Моделите са от изключително тихи с ниско ниво на въздушния поток до сериозно щумни с доста сериозен поток. В следващите изречения ще изразя мнение за всеки един модел по отделно.

  1. Noctua NF-P14 FLX: уникална структура на витлото, доста богата окомплектовка която ще улесни монтажа и експлоатацията на всеки потребител притежаващ този модел. Бих казал, че този модел предлага доста богата гама от технологии съчетани в производството му. Буквално е пипнат от всякаде. При ниски обороти е абсолютно тих, докато при високи обороти се чува съвсем леко.
  2. NoiseBlocker BlackSilentPro PK-1: и NoiseBlocker BlackSilentPro PK-2: и двата продукта предлагат страхотна визия съчетана с изключително ниско ниво на шума. Интересното при тези модели, е че при 7/9/12V нивото на въздушния поток не се променя драстично. За жалост не можах да тествам третия брат от серията, но предполагам и неговото описание ще е същото. Лично според мен си заслужат всяка стотинка от цената.
  3. NoiseBlocker BlackSilent Fan XK-1 и NoiseBlocker BlackSilent Fan XK-2: и двата модела предлагат стандартния външен вид на продуктите от фирмата NoiseBlocker. И двата модела са малко по-ниския клас от предходните с съвсем леко по-слаби характеристики и производителност, но нивото на шум е почти нулево. Специално тези модели се опитвах да ги чуя от разстояние пет сантиметра, но беше практически невъзможно. Въздушния поток който създават е абсолютно задоволителен за подобряване на въздушния поток в кутии със слотове за 140мм вентилатори.
  4. Xigmatek CLF-F1452: доста приятен продукт, имайки напредвид, че е единствения модел светещ в червено. Това е доста сериозно преимущество на фона тоталната липса на подобни продукти на пазара. Съвсем леко по-добър като въздушен поток, но на фона NoiseBlocker-ите е и малко по-шумен. Подходящ за монтаж в моднати кутии в които се цели осветление в червено.
  5. Yate Loon 140mm High Speed Silent Case Fan – D14SH-12: просто нямам думи. Уникален поток, който със сигурност е предназначен за охлаждане на големи процесорни охладители или радиатори на водни охлаждания. Разбира се могат да се монтират и на кутия. но лично аз не го препоръчвам без регулатор за вентилатори. Този модел представи наистина завиден въздушен поток и ужасно ниво на шума. При 7V се понасяше, но при 9 и 12V си стана един малък хеликоптер. Липсата на каквато и да е окомплектовка ме навежда на мисълта, че това си е продукт предназначен за ентусиасти или по-точно хора които знаят какво да очакват от модела.
  6. Cooler Master Silent Fan 140mm (R4-S4S-10AK-GP): нормален, гонещ NoiseBlocker-ите по тишина с сравнително слаб поток вентилатор. Този модел според мен е изцяло предназначен за подпомагането на въздушния поток в кутия. Категорично не го препоръчвам за охлаждане на процесорни охладители, особенно пък овърклокнати. Предимството на модела е именно цената на която може да се намери.

Моето мнение е, че теста беше завършен успешно и мога да дам следните награди на тестваните продукти.

Noctua NF-P14 FLX

NoiseBlocker BlackSilent Fan XK-1

Yate Loon 140mm High Speed Silent Case Fan – D14SH-12



Преди да приключа официално теста искам да изкажа специално благодарности на:

Фирма Декада представящи NoiseBlocker за предоставянето на четири броя NoiseBlocker вентилатори за провеждането на тестовете.

Фирма Риск Електроник представящи Cooler Master за предоставянето на Cooler Master Silent Fan 140mm (R4-S4S-10AK-GP) за тестване.

Фирма Noctua за предоставянето на Noctua NF-P14 FLX за тестване.

Огнян Коцев(Kocev) за предоставянето на Xigmatek CLF-F1452 за тестване.

Александър Генов(Rager) за предоставянето на Yate Loon 140mm High Speed Silent Case Fan – D14SH-12 за тестване.
