Тест и ревю на Cooler Master GeminiII SF524

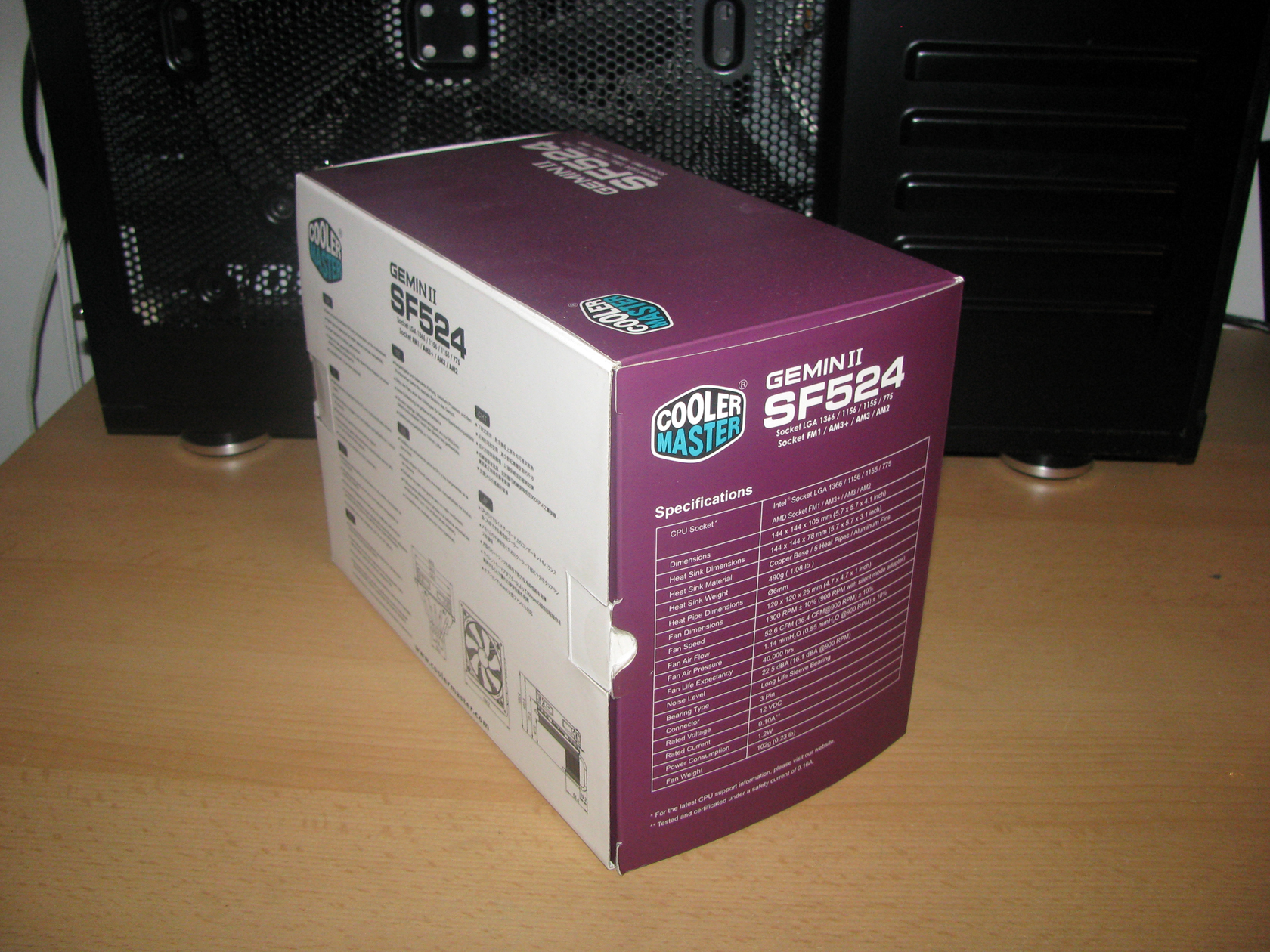

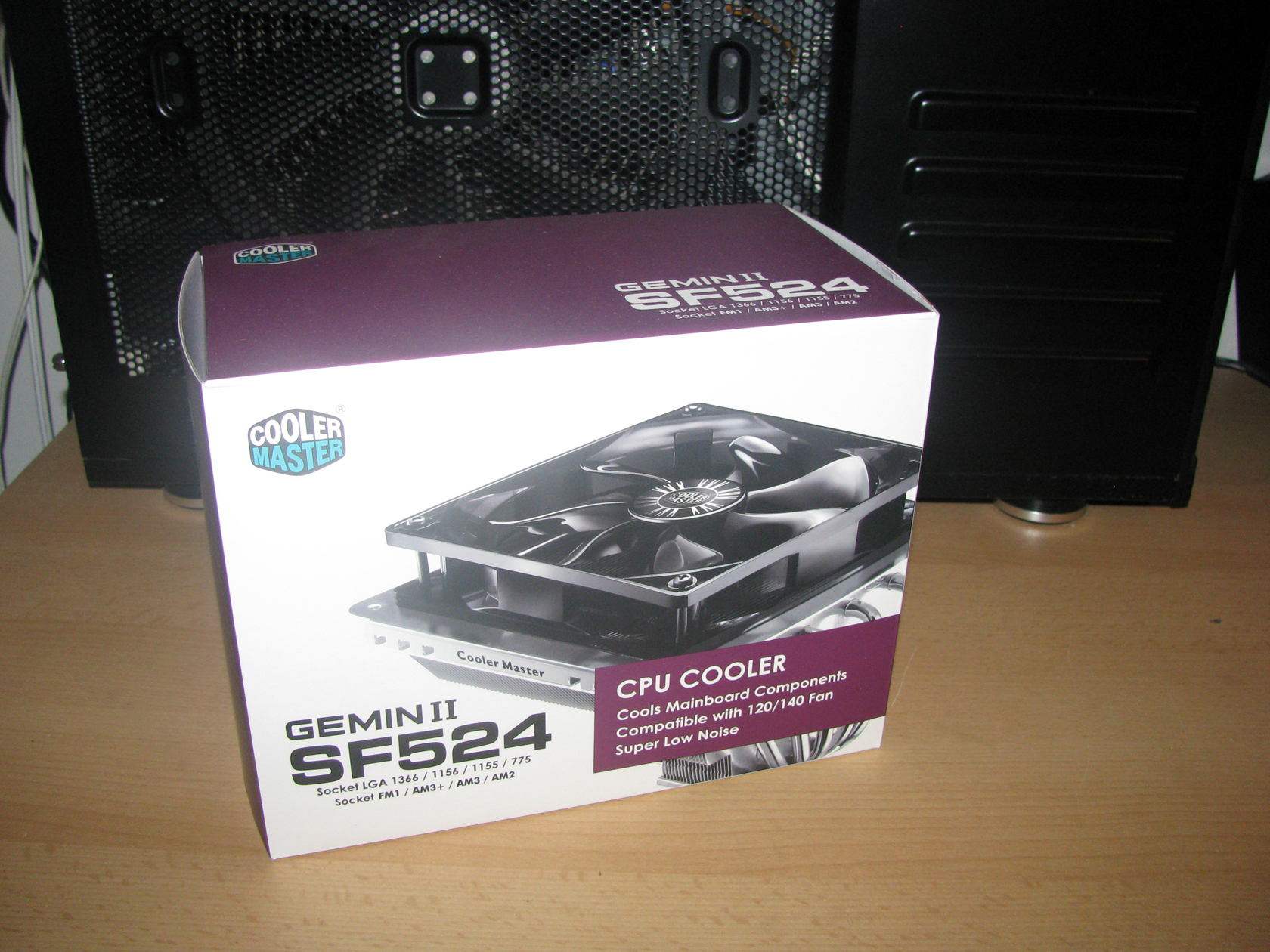

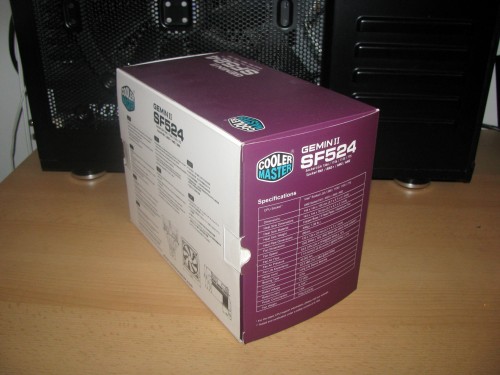

Както  всички останали охладители от новите модели GeminiII M4 , TX3 EVO и Hyper 212 EVO на фирмата Cooler Master, така и този пристигна в абсолютно същата като идея, стегната картонена кутия със същата цветова гама. В предната част на кутията се вижда изцяло визията на продукта, като на задната част на кутията се вижда кратка техническа информация на няколко езика, докато на страничния панел се вижда пълната техническа спецификация на моделът.

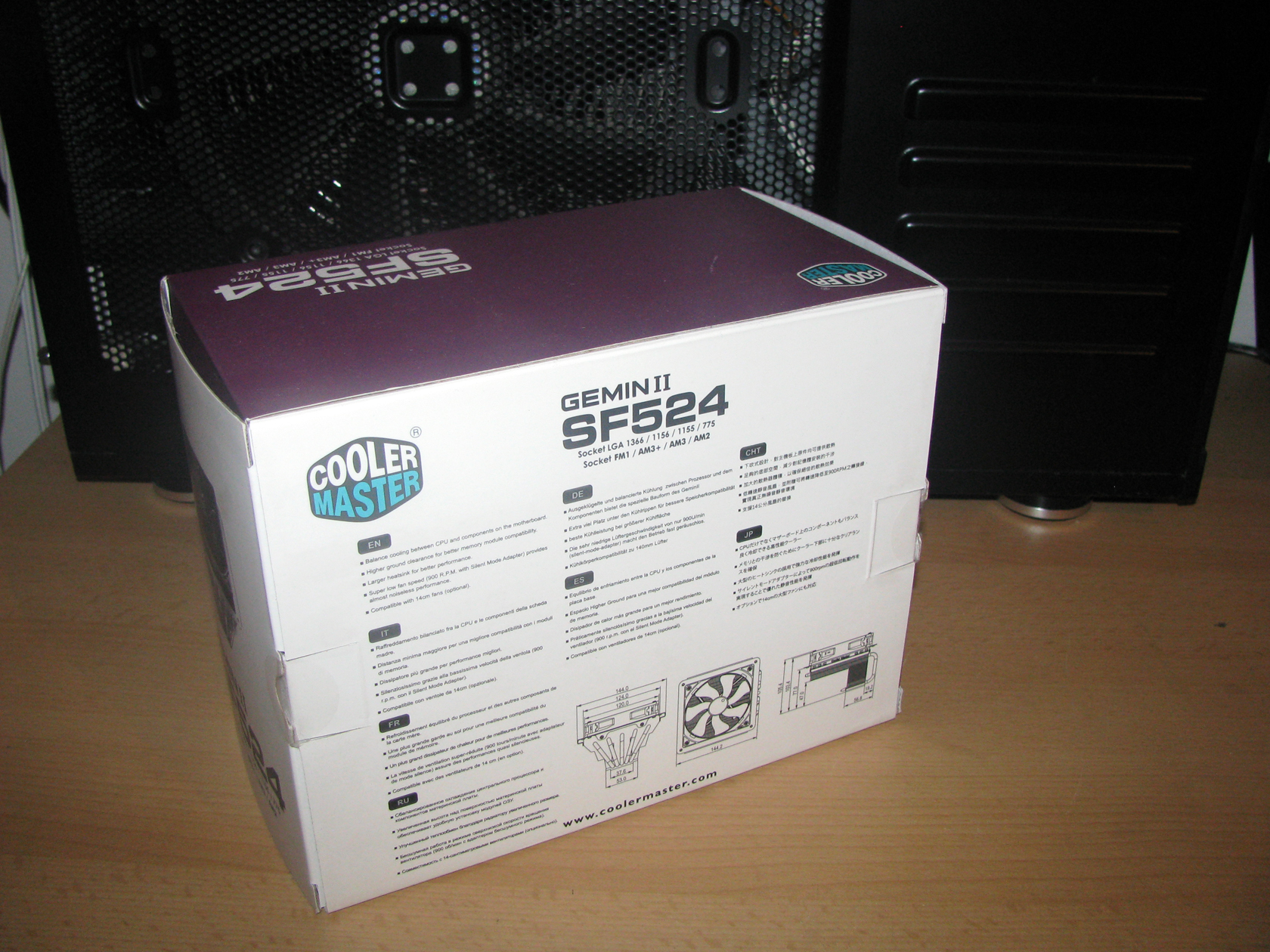

 И отзад:

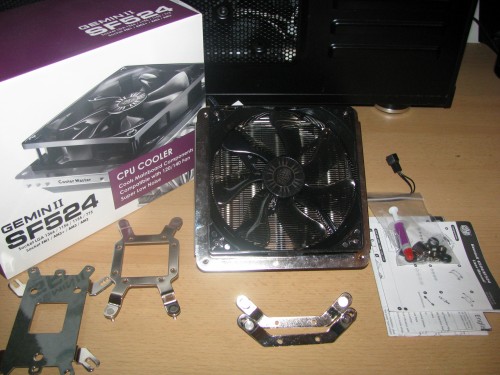

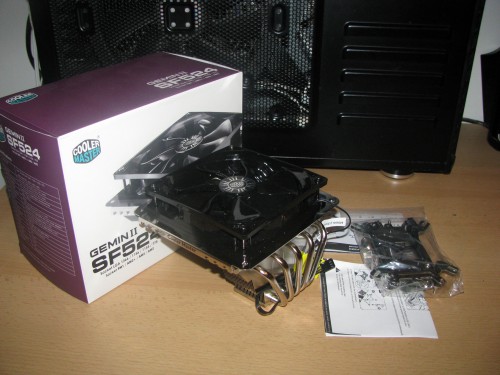

След като отворих външната кутия, достигнах до съпътстващата охладителя окомплектовка, прилежно прибрана в специално отделение до охладителя, като самата окомплектовка е:

1. Инструкция за монтаж на Intel и AMD платформи
2. Термопроводима паста
3. Скоби за монтаж на AMD платформи
4. Скоби за монтаж на Intel платформи
5. Крепежни елементи
6. Задна планка за монтаж
7. Преходник за намаляване на напрежението на вентилатора

На практика, Cooler Master GeminiII SF524 предлага както хоризонтален, така и вертикален монтаж при AMD платформата, докато при Intel предлага само хоризонтален монтаж. Това звучи доста странно, при условие, че структурата на охладителя е квадратна, като покрива паметите.

Според Cooler Master, охладителят е подходящ за монтаж на:

1. Intel Socket: LGA 1366 / 1156 / 1155 / 775
2. AMD Socket: FM1 / AM3+ / AM3 / AM2+ / AM2

След като разгледах допълнителната окомплектовка, дойде време да видя какво реално се крие зад меките уплътнения, в които беше поместен охладителят. На практика охладителят е тип кула, но вентилаторът е поставен странично. Една позната, макар и леко нестандартна структура.

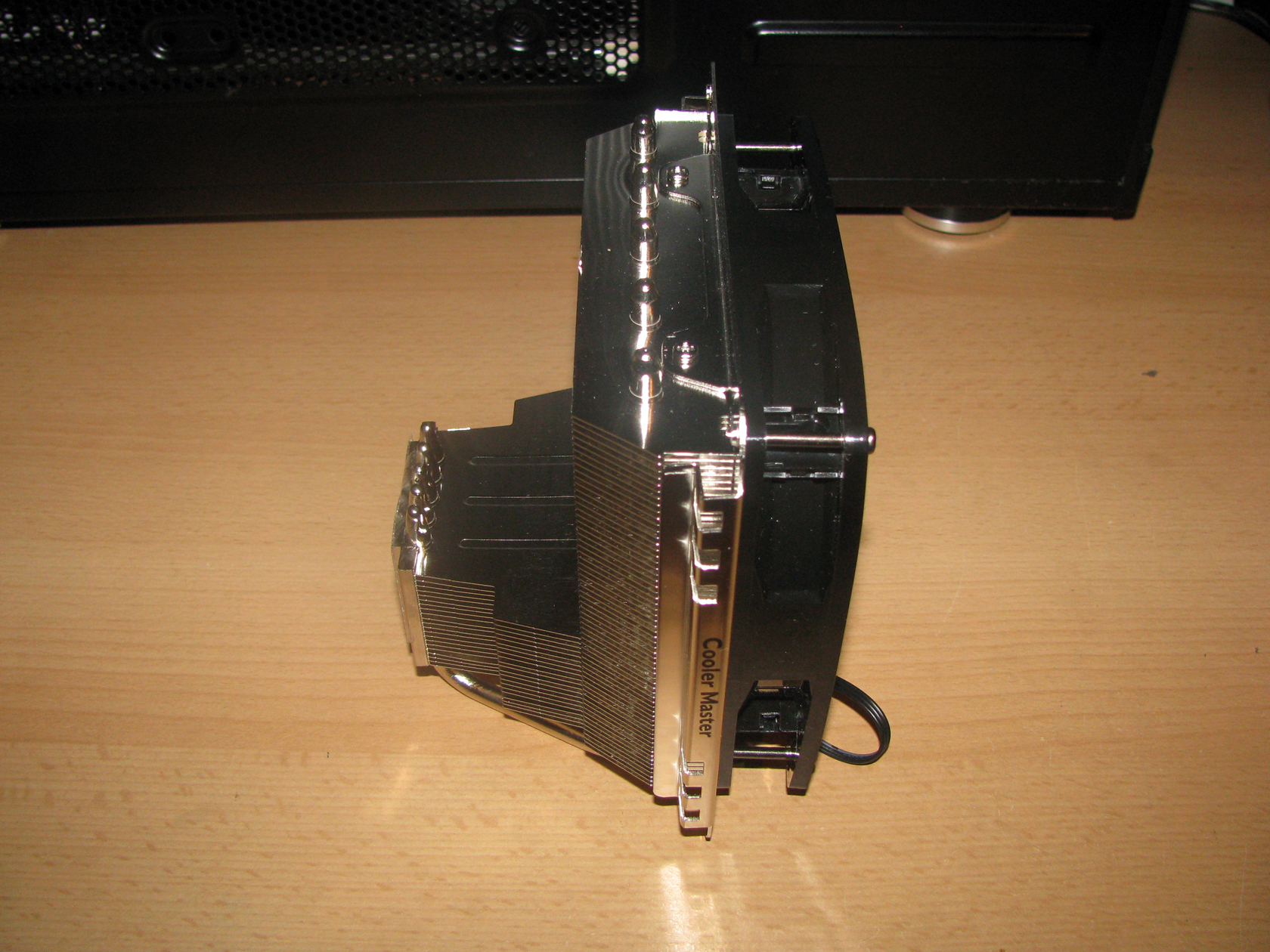

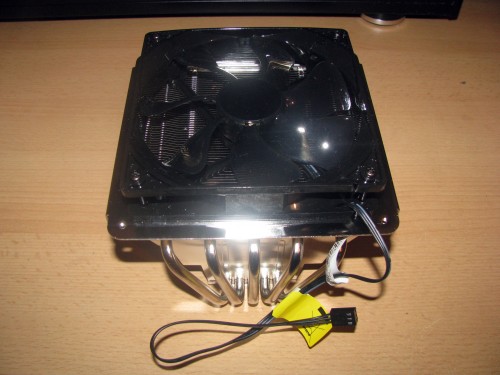

А ето така изглежда охладителят

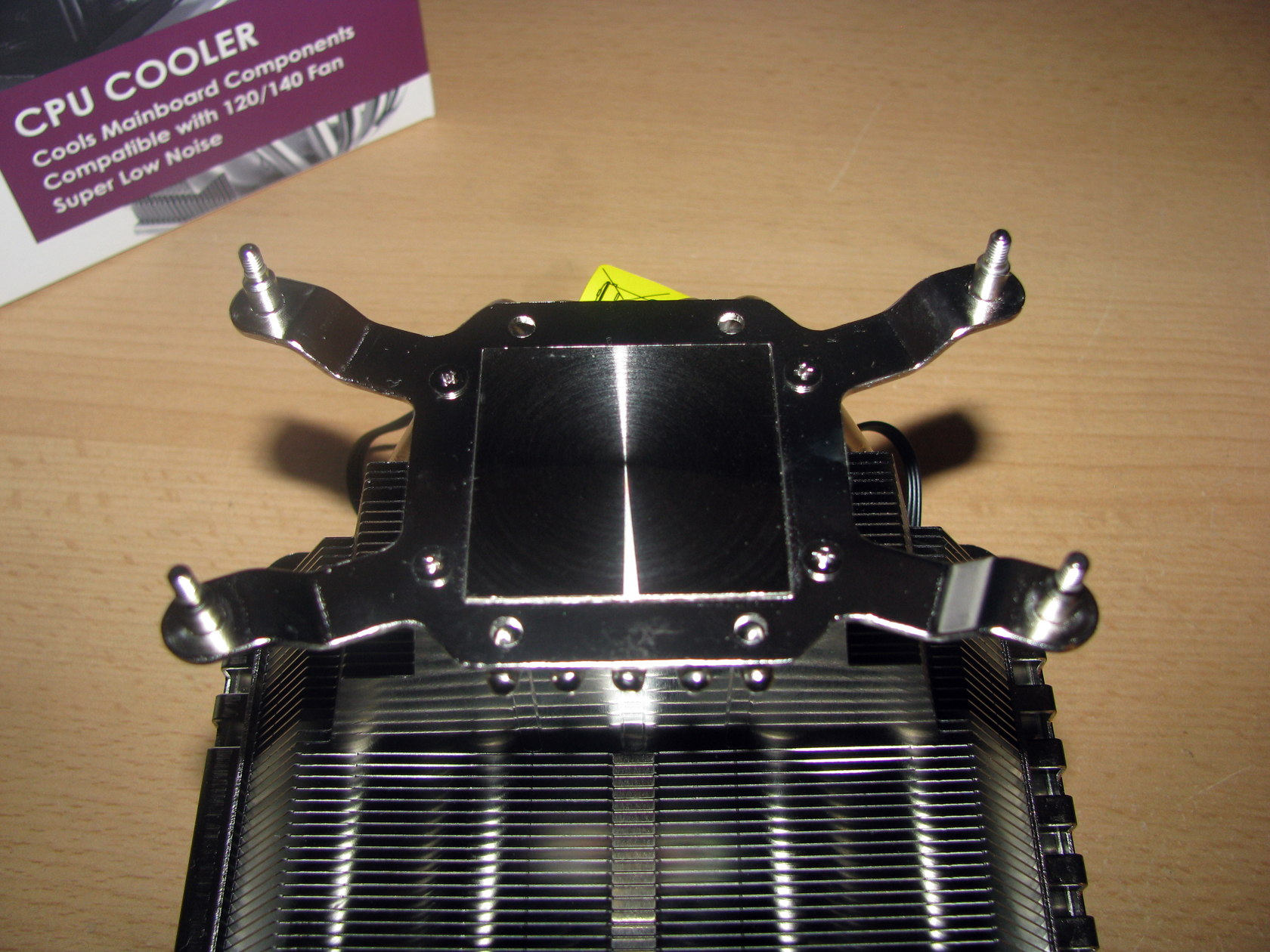

Като цяло охладителят представлява структура от никелирана медна контактна основа и алуминиеви ламели, като топлообмена между тях се осъществява от пет броя ø6mm топлопроводими тръби. А цялата конструкция се охлажда от 120мм вентилатор, монтиран върху специална пластина, на която може да се монтира и 140мм вентилатор. Стандартният вентилатор е със скорост на въртене на перката 800 – 1800 RPM (PWM) ± 10%, ниво на въздушния поток 34.2 – 77.7 CFM ± 10%, статично налягане 0.43 – 2.46 mmH2O ± 10% и ниво на шума 15.1 – 31.6 dBA.

Захранването и регулирането на вентилатора се осъществява посредством 3 пинов конектор, което при този продукт е абсолютно достатъчно.

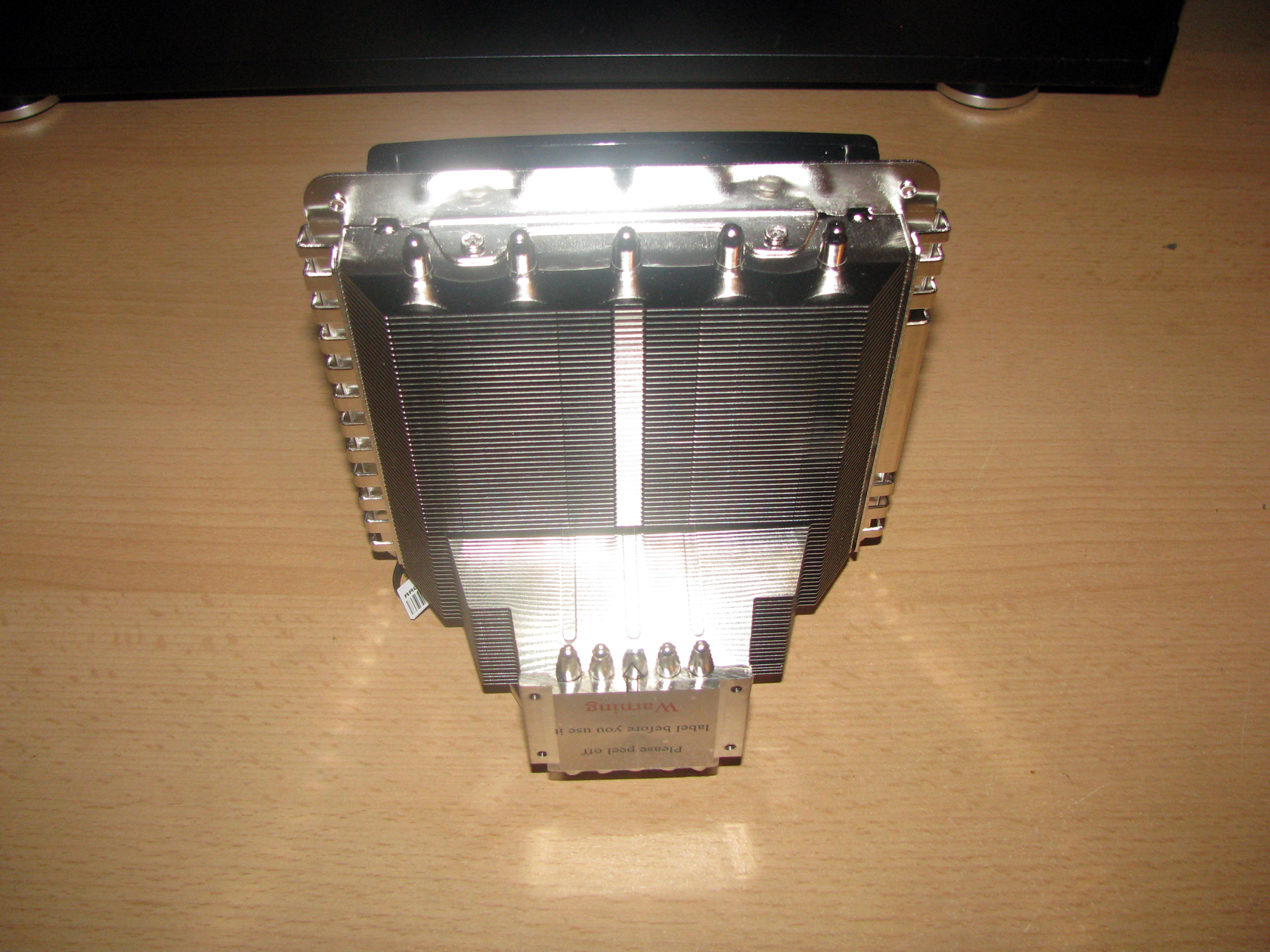

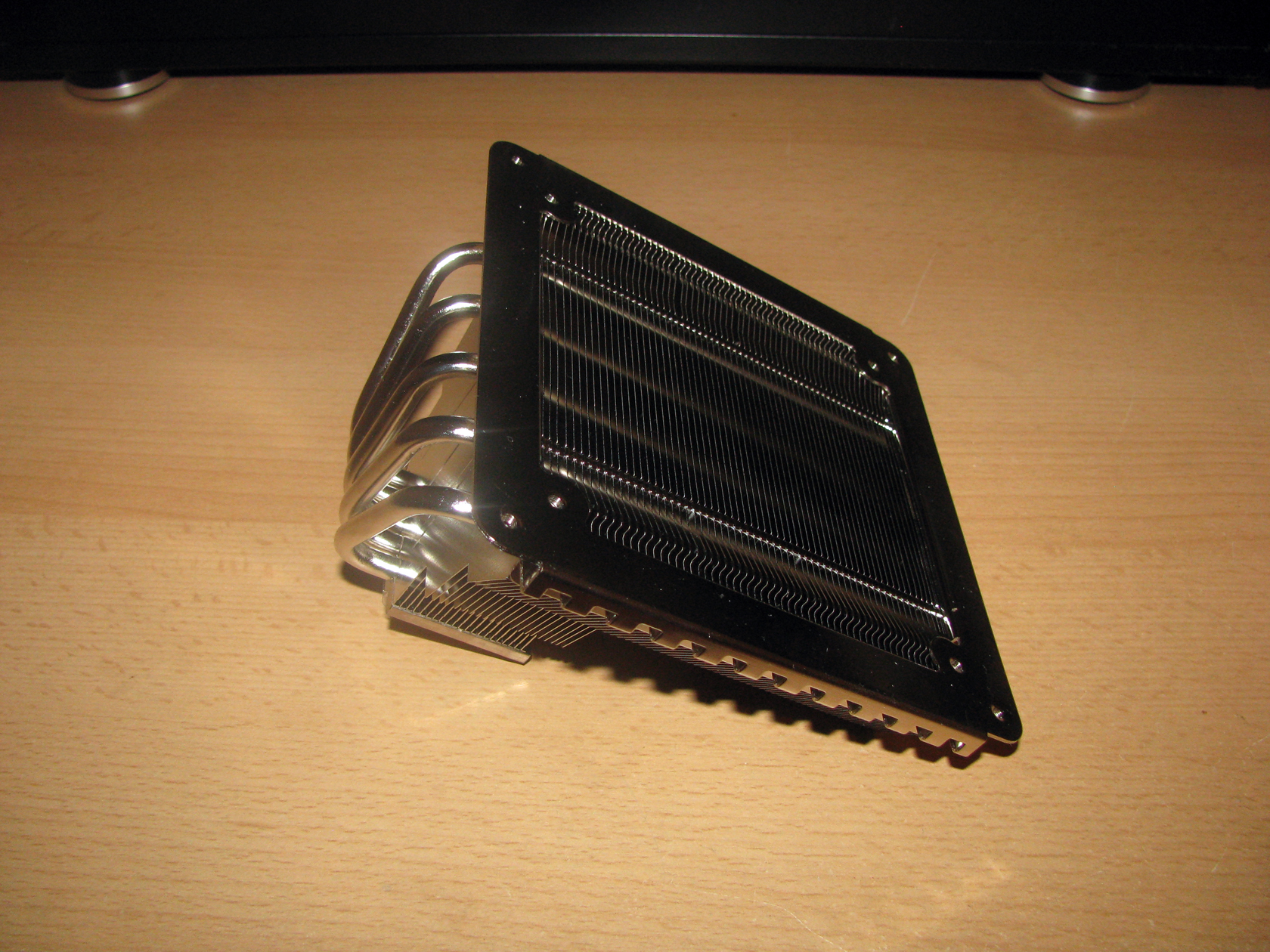

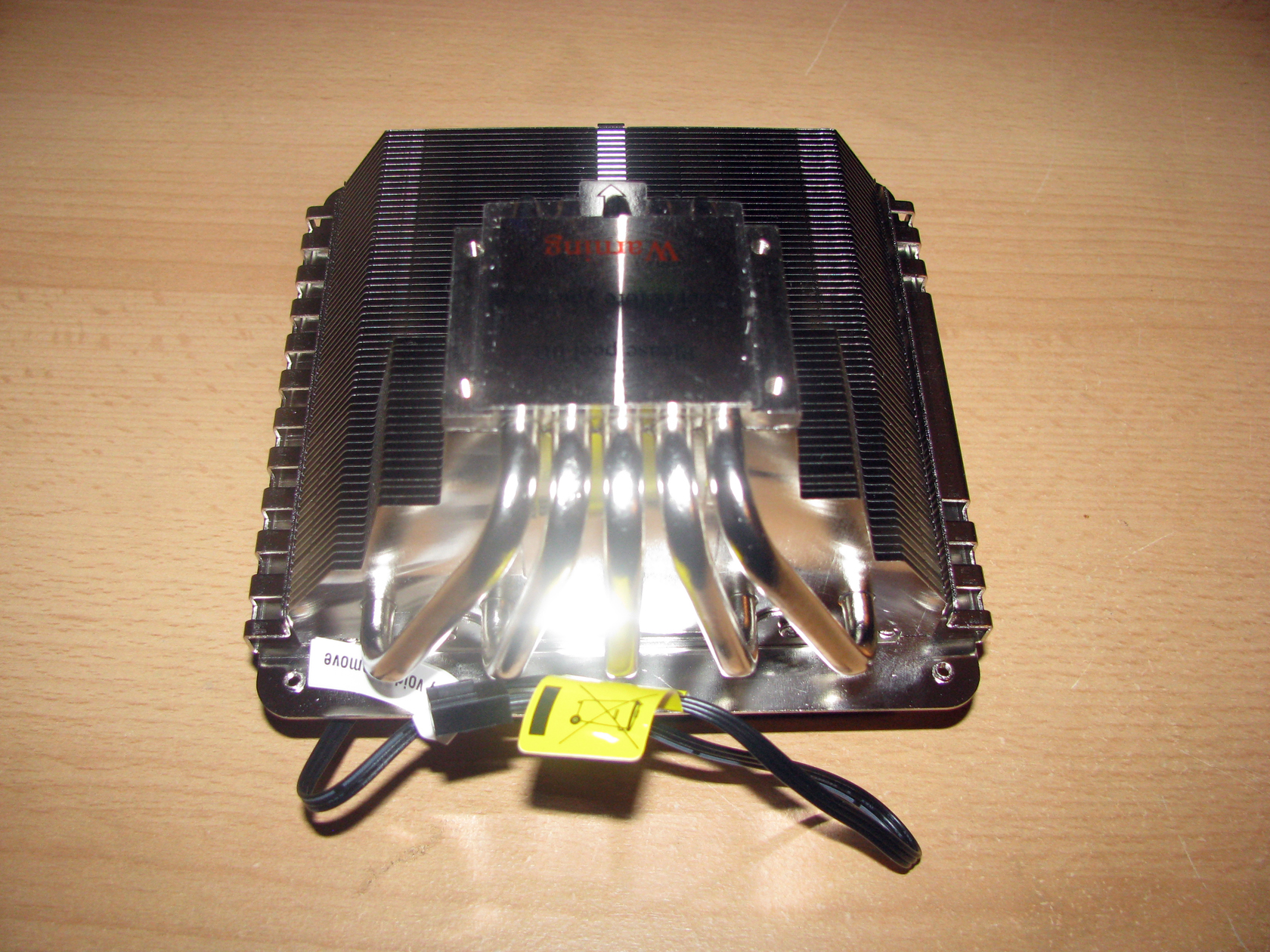

А ето така изглежда само радиаторът.

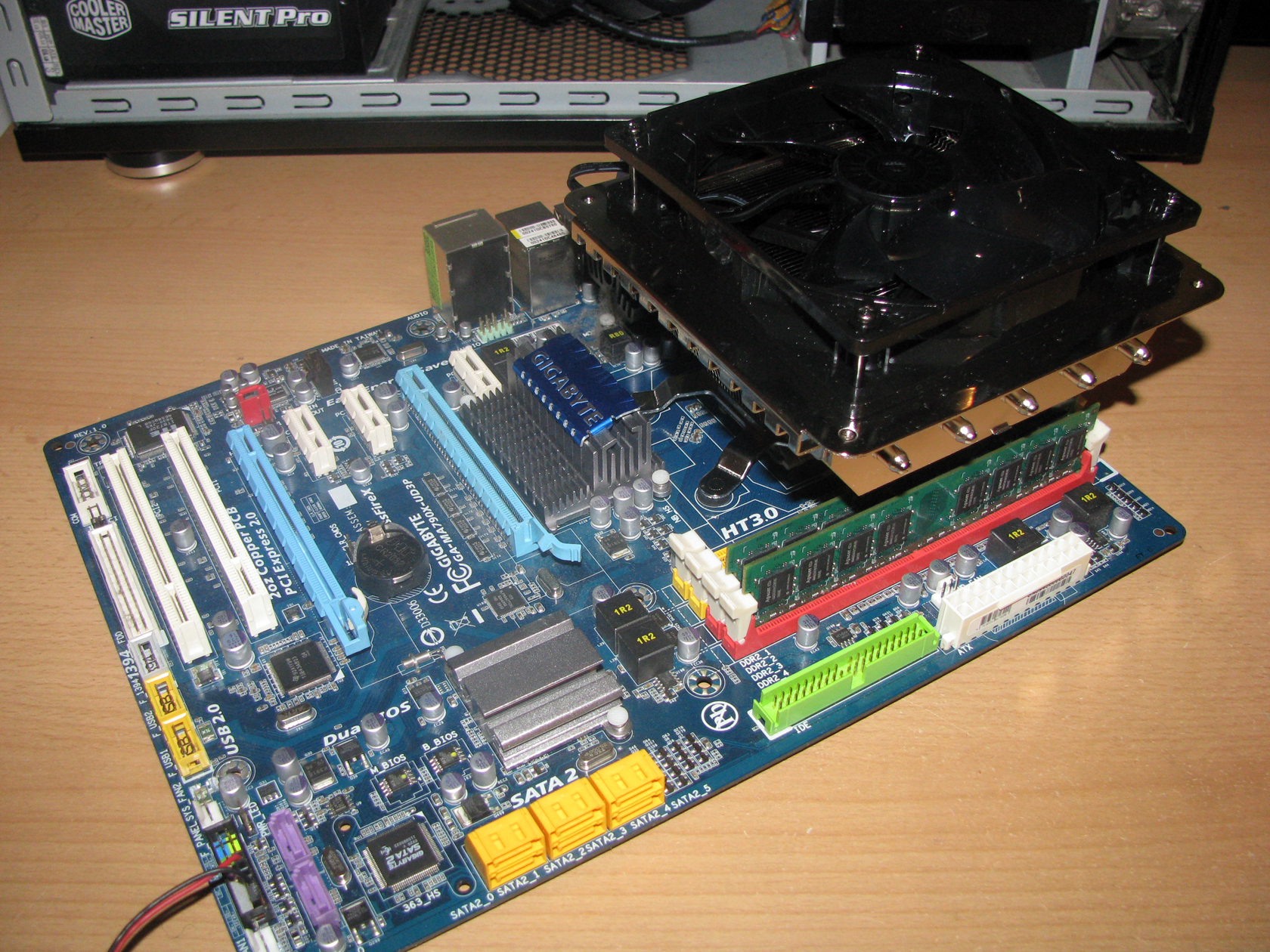

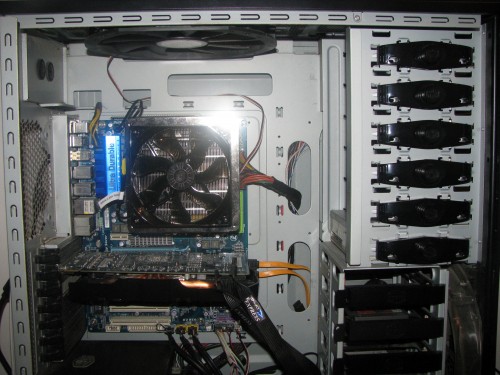

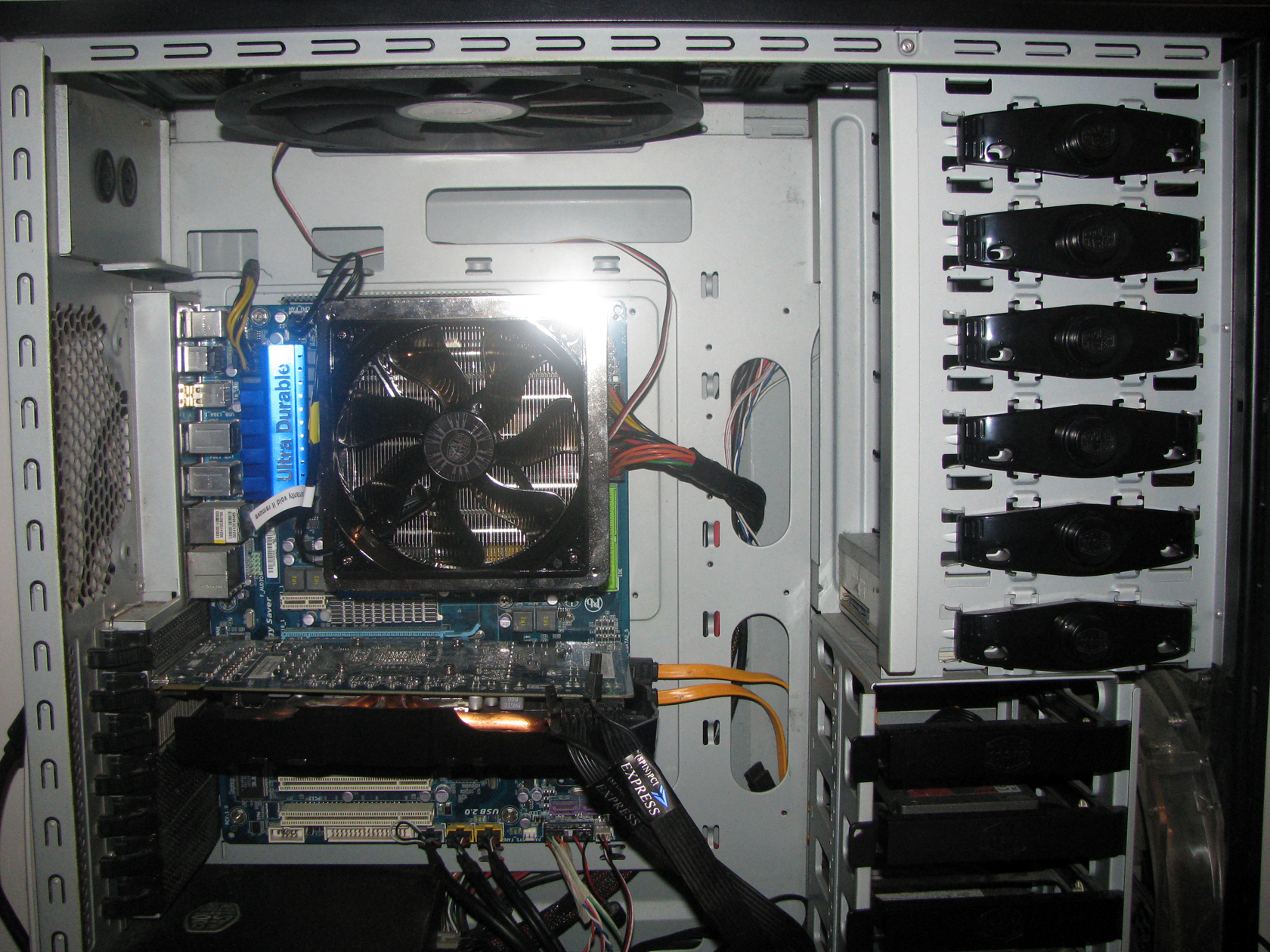

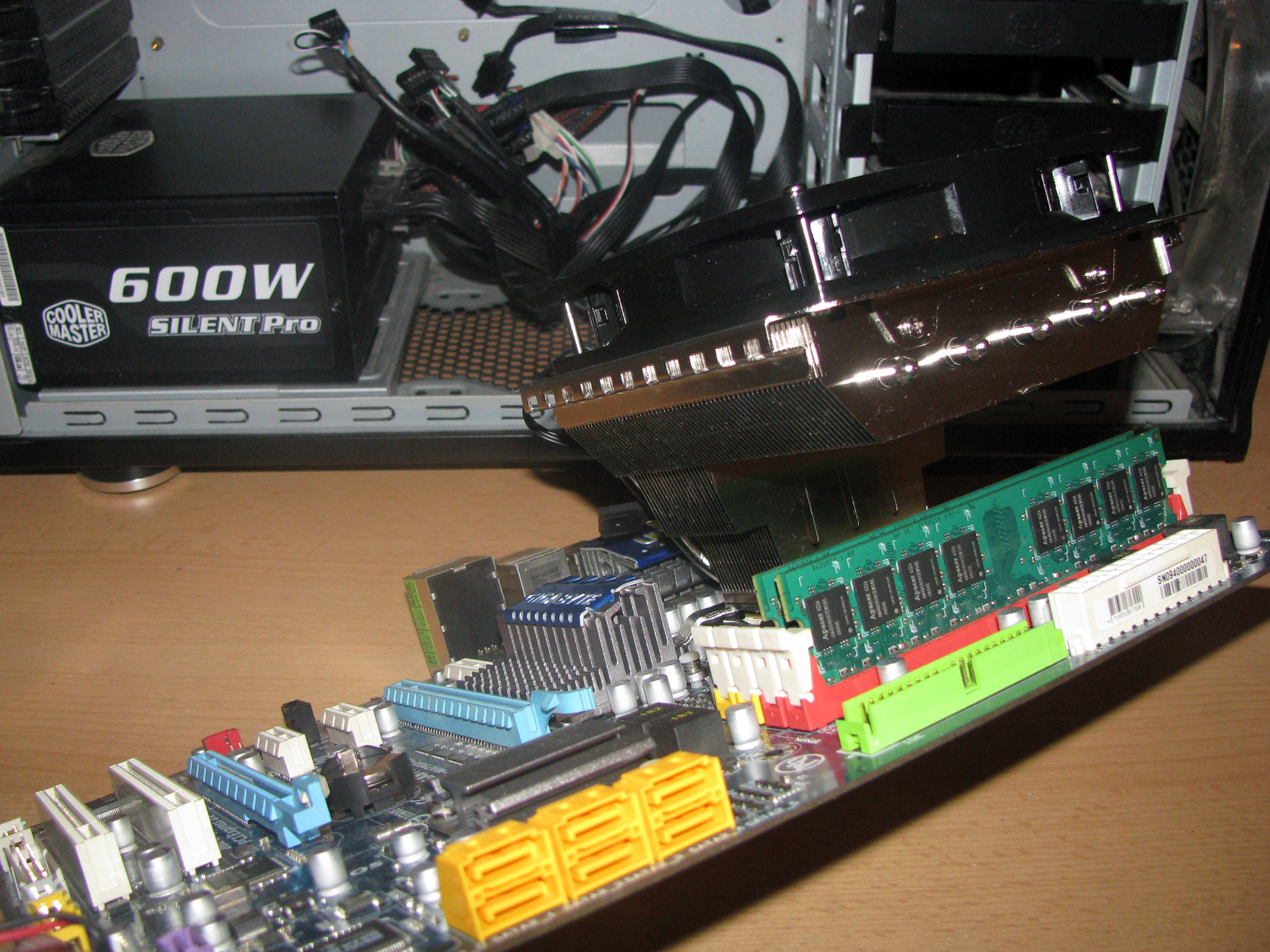

А ето така изглежда охладителят, монтиран на дънната платка:

Както се вижда на последната снимка, не би трябвало да има проблем да се монтират памети с високи охладители.

След като разгледах съдържанието на кутията, дойде време да проверя какво реално може Cooler Master GeminiII SF524.

И за да спазя традицията, преди да премина към резултатите от тестовете на охладителя, искам да опиша системата, на която ще се използва и тества:

Процесор: AMD Athlon X4 620 със стандартна честота 2611mhz и овърклокнат на 3640mHz(при 1.5V) на ядро за тестовете.

Дънна платка: GigaByte 790X-UD3P

Видео карта: Sapphire 5830 Extreme 1GB DDR5 256bit

Оперативна памет: 2 x 2GB Apacer 800mHz

Твърд диск: Kingston SSD SV100S264G

Кутия: Cooler Master HAF 932

Захранващ блок: Cooler Master Silent Pro 600

Охладител:  Cooler Master GeminiII SF524

Термопроводима паста: Стандартна паста от комплекта на Cooler Master GeminiII SF524

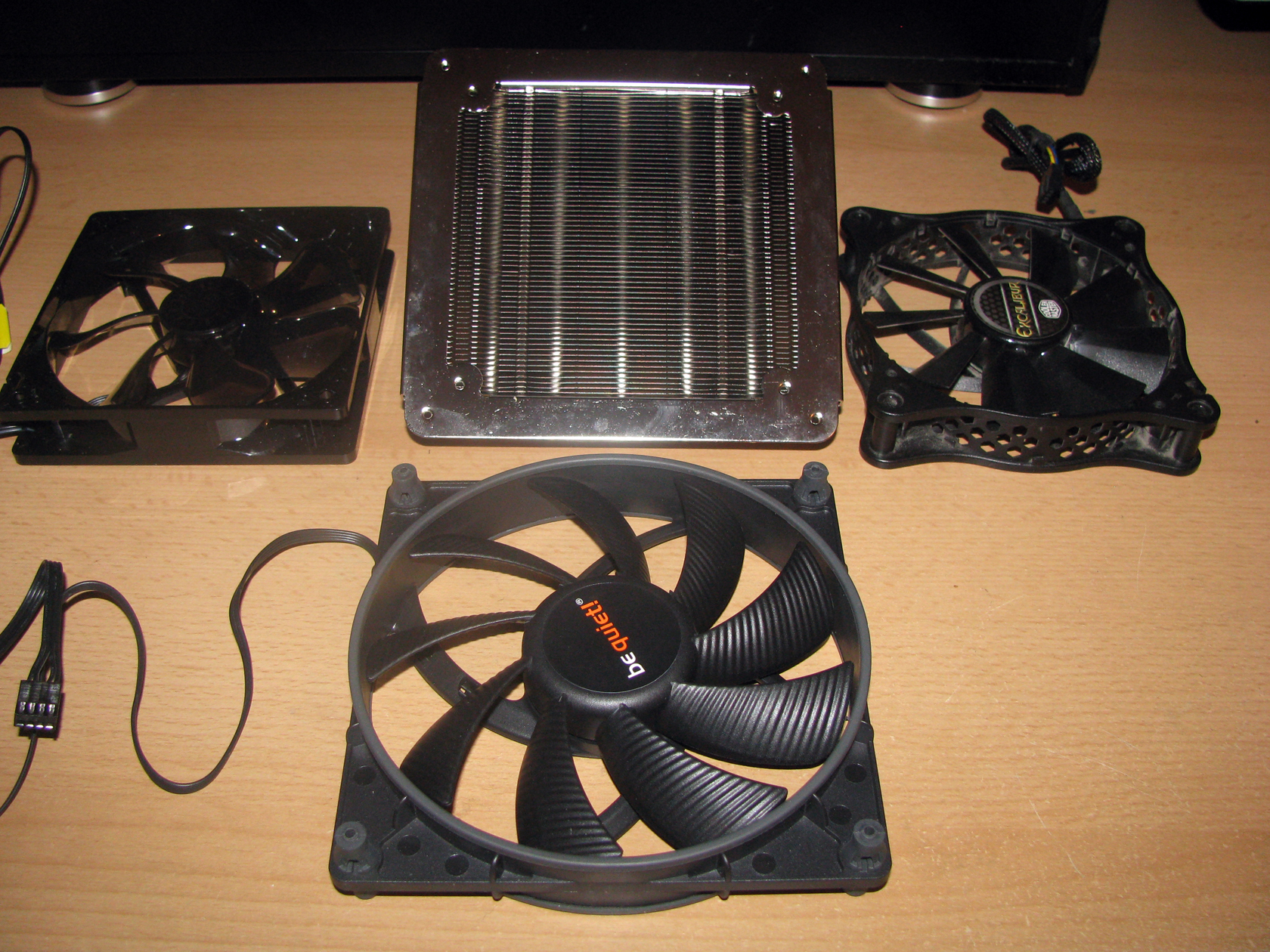

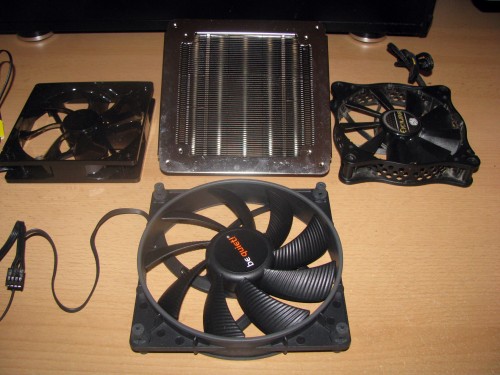

Вентилатори, които ще бъдат монтирани на охладителя: стандартният вентилатор от комплекта, Cooler Master Excalibur, Be Queit Shadow Wings 140mm SW1.

Тестовете са проведени при затворена система с:

1. 230мм вентилатор на предния панел, вкарващ свеж въздух и въртящ на около 700 оборота.
2. 230мм вентилатор на страничния панел, вкарващ свеж въздух и въртящ на около 700 оборота.
3. 230мм вентилатор на горния панел, изкарващ топлия въздух и въртящ на около 700 оборота.
4. Стайна температура около 20 градуса.

Тестовете се проведоха чрез натоварване на процесора с Linx на стандартна (2611mHz) и на овърклок честота(3640mHz) в затворена система, като целта на теста е да провери реално каква е температурата, до която достига процесорът. За провеждането на тестовете ще използвам три различни по скорост и размери вентилатори, като ми е много интересно да разбера как ще се представи Cooler Master GeminiII SF524 с тях.

Резултатите от тестовете са:

Стандартна честота 2611mHz със стандартния вентилатор:

Овърклок честота 3640mHz със стандартния вентилатор:

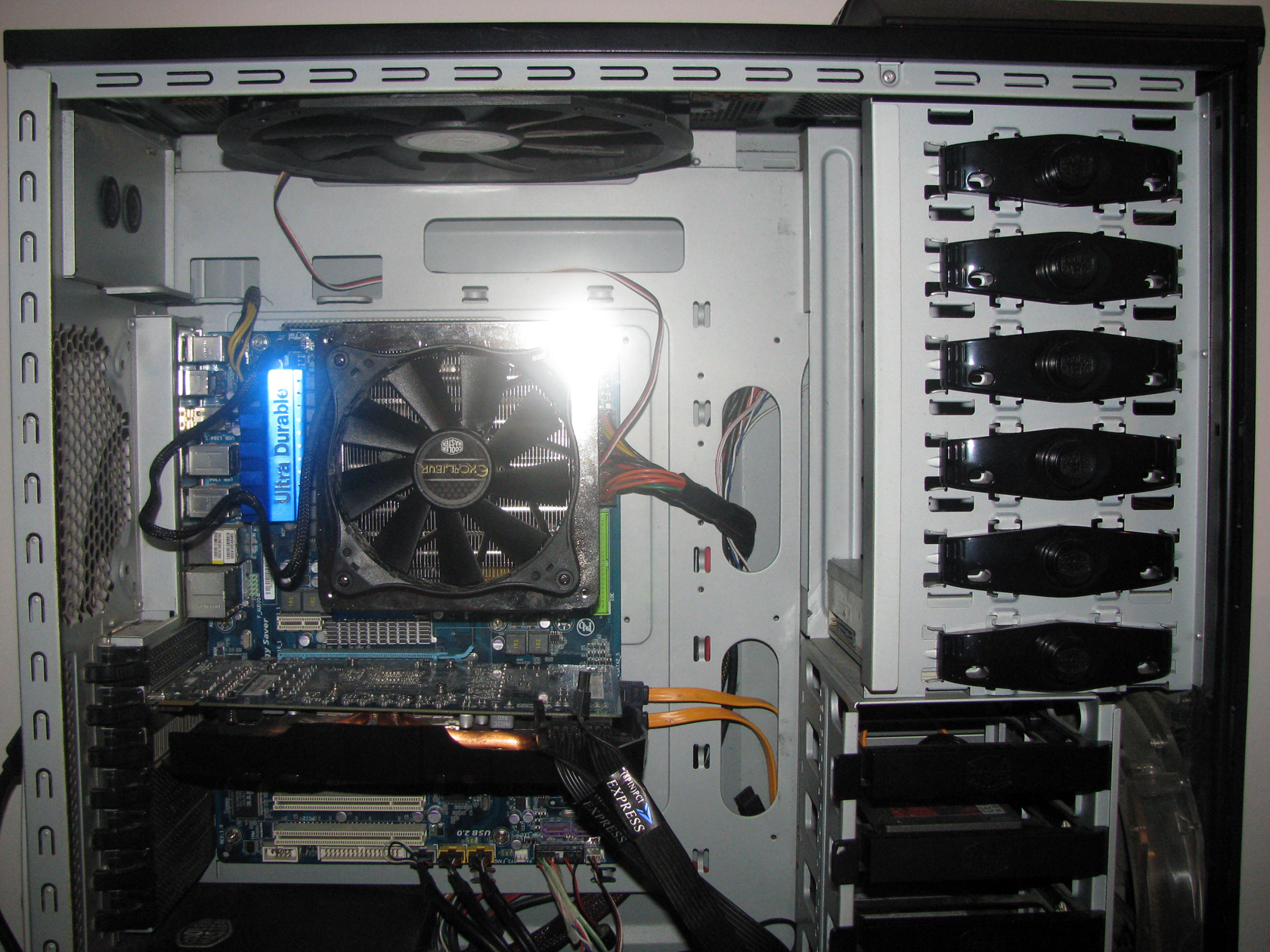

Монтиран Cooler Master Excalibur:

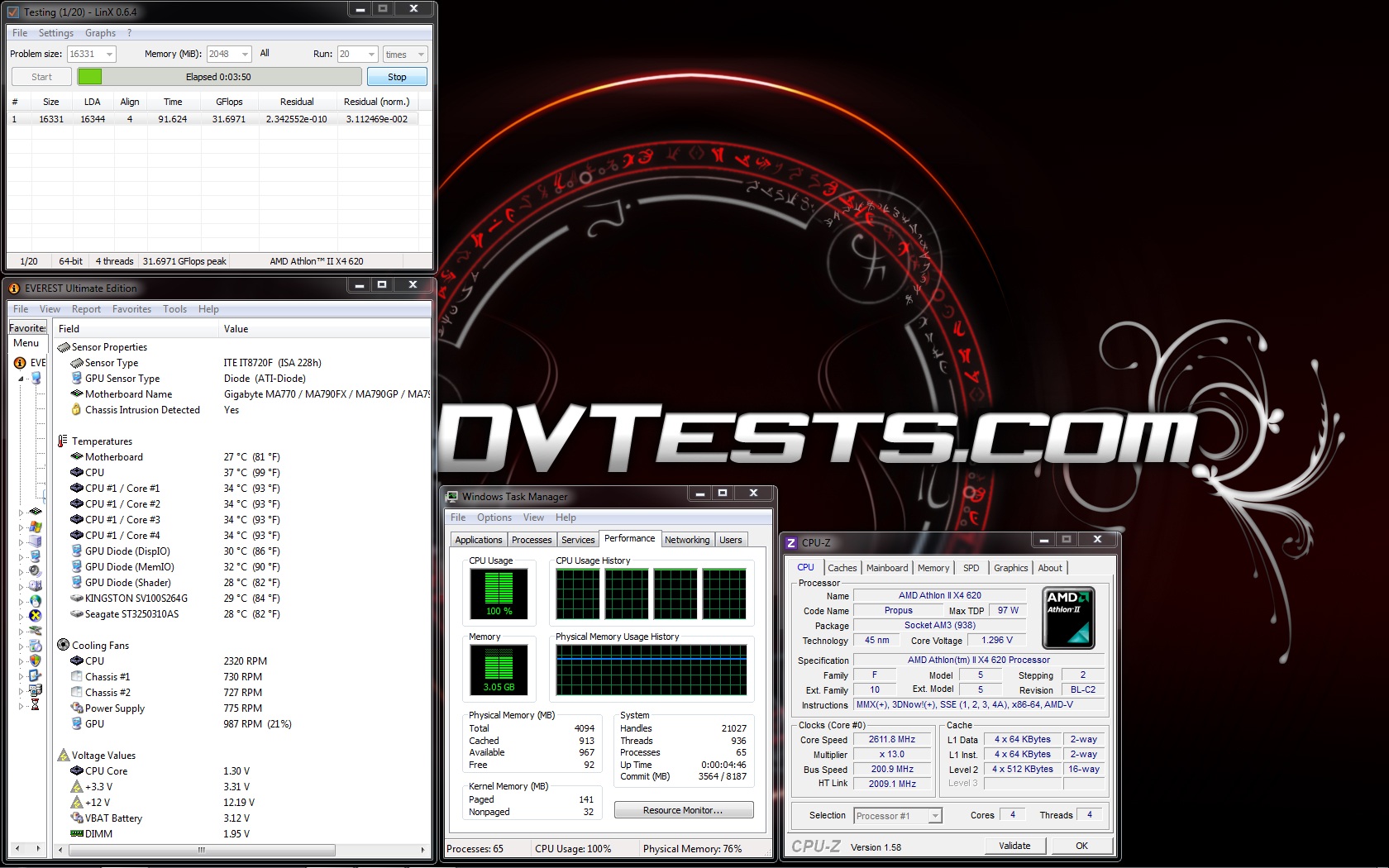

Стандартна честота 2611mHz със Cooler Master Excalibur:

Овърклок честота 3640mHz със Cooler Master Excalibur:

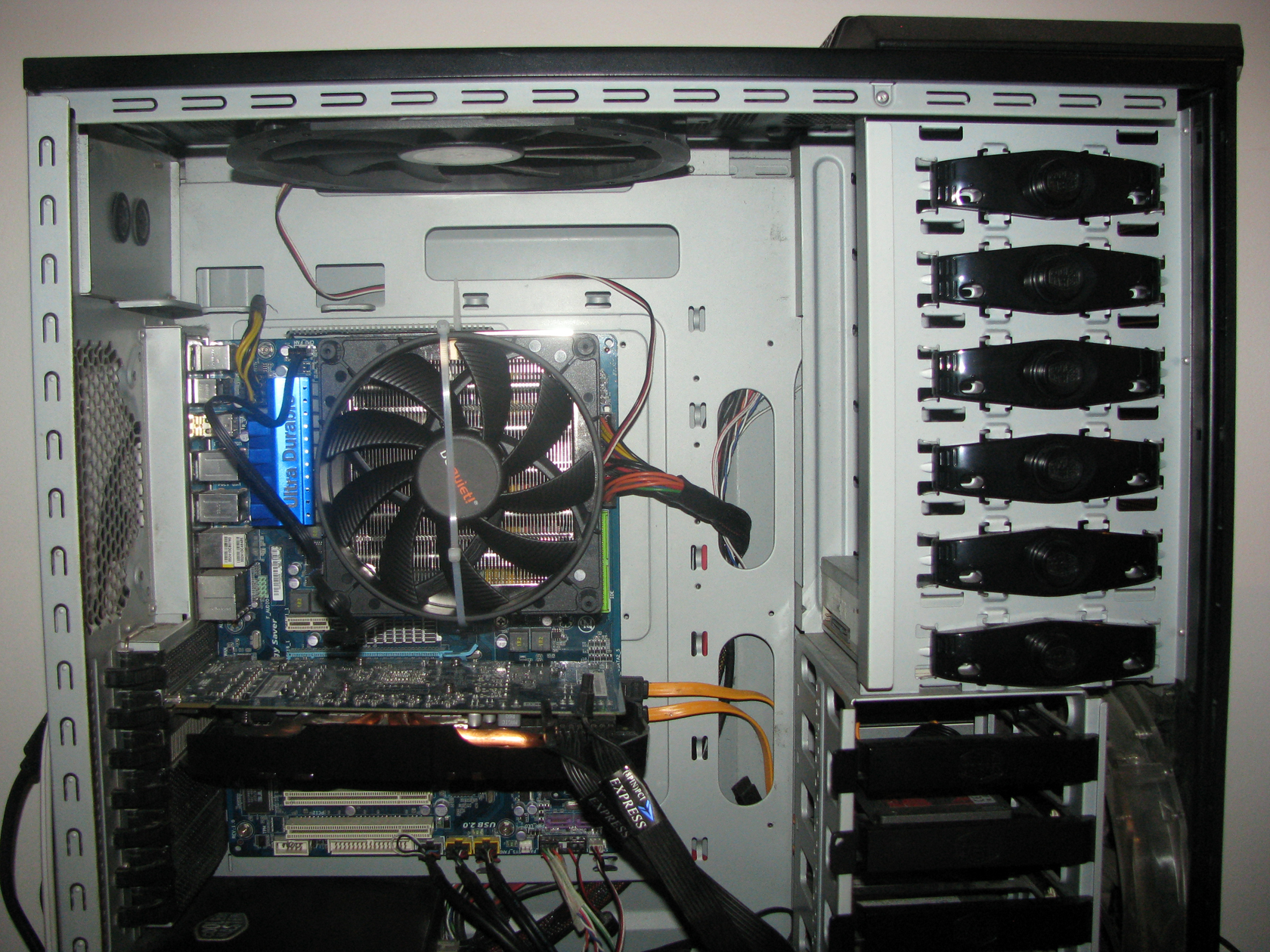

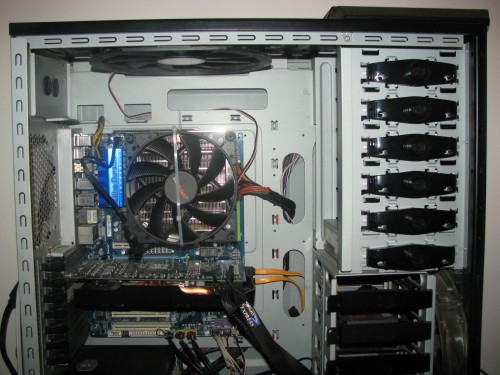

Преди да проведа последните два теста се оказа, че Be-Quiet Shadow Wings 140mm SW1 не е особено монтажно съвместим с този охладител, затова се наложи да прибягна до добре познатите ни кабелни връзки.

Стандартна честота 2611mHz със Be-Quiet Shadow Wings 140mm SW1:

Овърклок честота 3640mHz със със Be- Quiet Shadow Wings 140mm SW1:

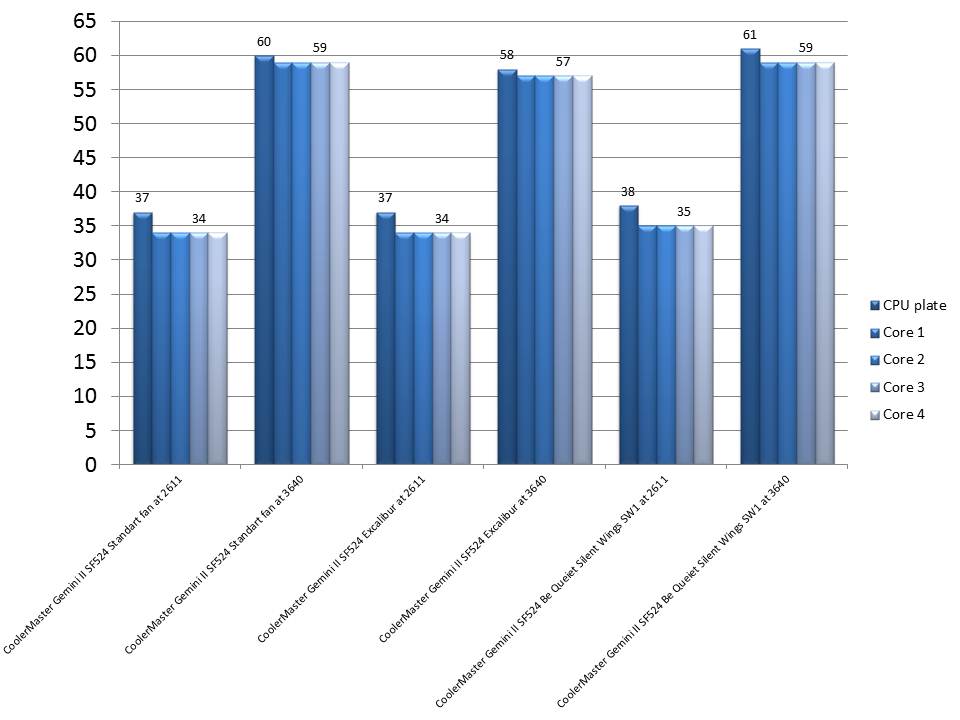

Общите резултати от тестовете са представени в следните графики.

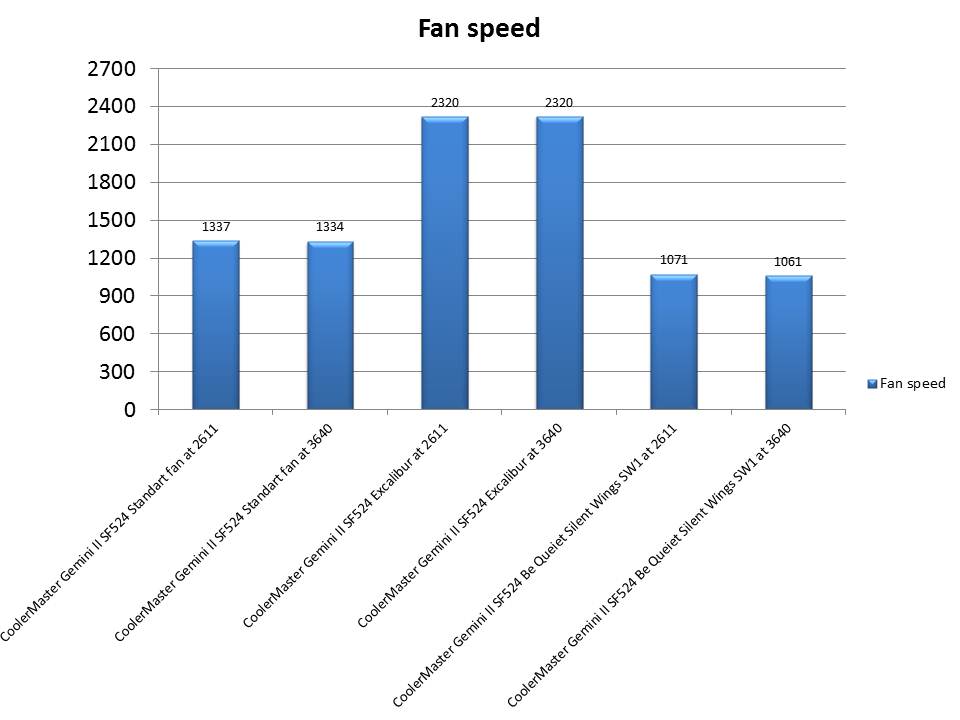

и скоростите на въртене на вентилаторите по време на тестовете:

И ето, че отново дойде време да изразя личното си мнение относно резултатите, визията и структурата и на Cooler Master GeminiII SF524.

1. За разлика от другите охладители, които тествах от марката Cooler Master, този не предлага новата им технология CDC, което би било помогнало драстично в производителността. Е, може би след време ще видим следващ модел, реализиран по тази технология. Направо бях изумен от производителността на охладителя и то поради малката или никаквата разлика в производителността, ако се ползват различни по размер и скорост вентилатори. От снимките се вижда, че разлика между 120 и 140мм почти няма, а в същия момент двойно по-високи обороти намалиха температурата с едва 2-3 градуса.
2. И Cooler Master GeminiII SF524 е оборудван с новия вентилатор, работещ на ниска скорост на въртене на перката, по-ниско ниво на въздушния поток и статично налягане, което и при този модел на практика гарантира и по-ниско ниво на шума, което и аз лично мога да гарантирам. Дори на максимални обороти се чува съвсем леко движението на въздуха през перката, но никакви други паразитни шумове от мотора или пък вибрации.
3. Моделът предлага монтаж за всички възможни цокли и възможност за охлаждане на всички съвременни процесори, че дори и по-стари модели. Разбира се не бих го препоръчал за охлаждането на сериозно овърклокнат процесор, но пък би се справил с охлаждането на всеки процесор, работещ на нормална честота, като едно от предимствата на охладителя е формата му, която позволява на вентилатора да охлажда всички елементи около цокъла на процесора, а това изобщо не е за подценяване.
4. И разбира се накрая бих искал да коментирам визията на продукта, която допълва цялостната визия на машината. Черният вентилатор и ламелите в сребрист цвят, които, както се вижда и на снимките, са доста лъскави, допълват прекрасно цялостната визия на продукта.

След провеждането на теста, реших да дам следната награда на охладителя:
